Linux系统多网卡环境下的路由配置

Linux系统多网卡环境下的路由配置主机评测网,最优惠主机信息推荐,便宜VPS分享,香港CN2

Linux下路由配置命令

1.添加主机路由

  1. route add -host 192.168.1.11 dev eth0
  2. route add -host 192.168.1.12 gw 192.168.1.1

2.添加网络路由

  1. route add -net 192.168.1.11 netmask 255.255.255.0 eth0
  2. route add -net 192.168.1.11 netmask 255.255.255.0 gw 192.168.1.1
  3. route add -net 192.168.1.0/24 eth0
  4. route add -net 192.168.1.0/24 gw 192.168.1.1

3.添加默认网关

  1. route add default gw 192.168.1.1

4.删除路由

  1. route del -host 192.168.1.11 dev eth0

5.删除默认路由

  1. route del default gw 192.168.1.1

Linux下配置永久路由的几种方式

1.在/etc/rc.local里添加路由信息

  1. route add -net 192.168.1.0/24 dev eth0
  2. # 或者
  3. route add -net 192.168.1.0 netmask 255.255.255.0 gw 192.168.1.1

2.在/etc/sysconfig/network里追加

  1. GATEWAY=[网关IP或者网关网卡名称]

3./etc/sysconfig/static-routes

  1. any net 192.168.1.0/24 gw 192.168.1.1
  2. # 或者
  3. any net 192.168.1.0 netmask 255.255.255.0 gw 192.168.1.1

4.开启IP转发

1.临时开启

  1. echo "1" > /proc/sys/net/ipv4/ip_forward

2.永久开启

  1. vim /etc/sysctl.conf
  2. 修改net.ipv4.ip_forward=1

实验:配置双网卡主机同时使用内网和外网

本实验的背景是笔者在实践中遇到过的一个问题,本实验尽量还原当时的网络环境。仅当做一份笔记,同时分享给遇到此问题的同学。

奈何我现在没有硬件呀(T_T)…只能拿VMware Workstation和eNSP来模拟实验环境了。

问题背景

如下图拓扑所示,如果去掉client节点,内网和外网就是相互隔离的网络。

但是实际情况是,client节点既需要访问外网资源,又需要访问内网资源,而client只能配置一条默认路由。如果将默认路由配置在外网网卡,client可以访问172.16.2.0/24网络的资源和外网的资源,但是其余内网资源将无法访问;如果将默认路由配置在内网网卡,client虽然可以完全访问内网资源,但是却不能访问外网资源。怎么解决呢?

实验环境

  •  VMware Workstation Pro
  •  4台最小化安装的CentOS 7.3虚拟机
  •  华为eNSP模拟器

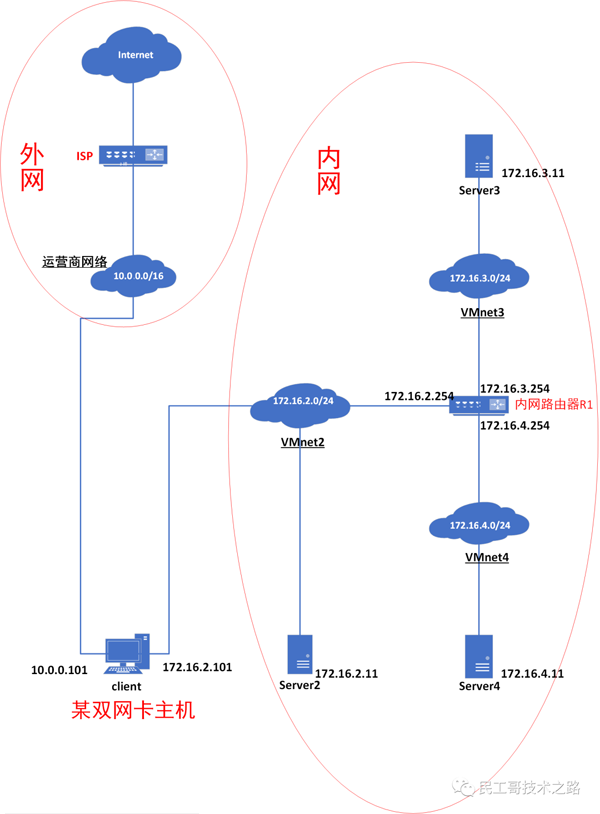

实验拓扑

Linux系统多网卡环境下的路由配置

  •  去掉client节点,内网和外网是隔离的网络。
  •  外网网络为10.0.0.0/16,代表运营商的接入网;
  •  内网网络为172.16.0.0/16,代表内网部分(该部分为了安全,不允许对互联网的直接访问)。

其中:

  •  client为双网卡的主机,两网卡网段分别为10.0.0.0/16、172.16.2.0/24;
  •  server2为172.16.2.0/24网段的服务器
  •  server3为172.16.3.0/24网段的服务器;
  •  server4 为172.16.4.0/24网段的服务器。

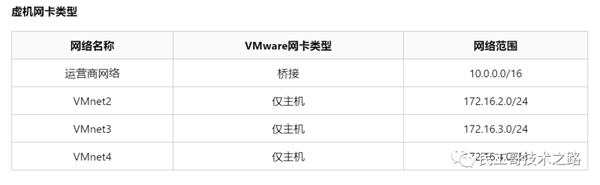

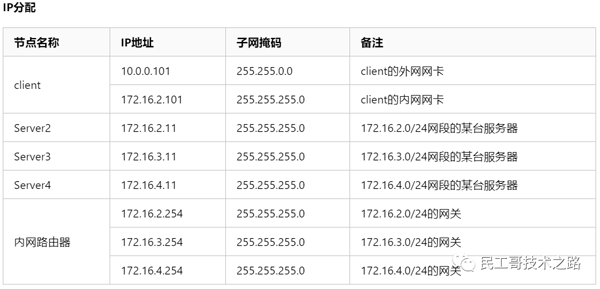

网络规划

Linux系统多网卡环境下的路由配置

Linux系统多网卡环境下的路由配置

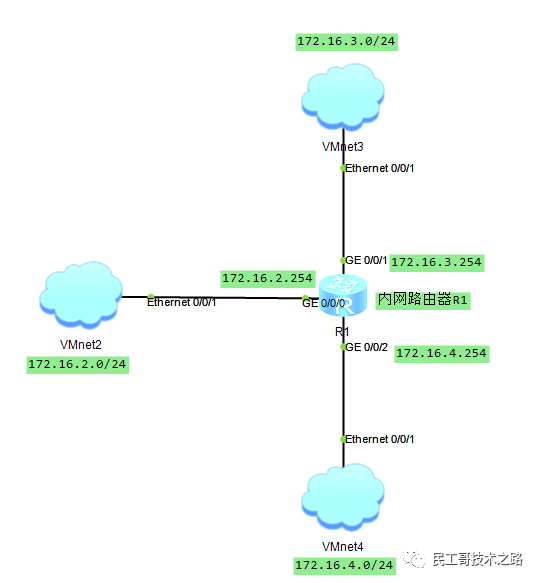

内网路由器如何实现呢?

VMnet2、VMnet3、VMnet4均为仅主机模式,那么常规情况下,只有其网络内的各计算机之间才可以通信,要怎样才能实现三个网络间的通信呢?

答案是使用华为eNSP模拟器中的Cloud。使用Cloud设备可以将eNSP中的路由器和VMware虚拟机的网卡连接起来。

Linux系统多网卡环境下的路由配置

配置内网环境

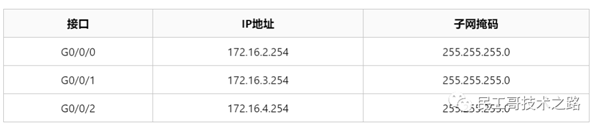

配置eNSP的路由器

Linux系统多网卡环境下的路由配置

  1. <huawei>system-view
  2. [huawei]int g0/0/0
  3. [Huawei-GigabitEthernet0/0/0]ip address 172.16.2.254 255.255.255.0
  4. [Huawei-GigabitEthernet0/0/0]quit
  5. [huawei]int g0/0/1
  6. [Huawei-GigabitEthernet0/0/1]ip address 172.16.3.254 255.255.255.0
  7. [Huawei-GigabitEthernet0/0/1]quit
  8. [huawei]int g0/0/2
  9. [Huawei-GigabitEthernet0/0/2]ip address 172.16.4.254 255.255.255.0
  10. [Huawei-GigabitEthernet0/0/2]quit
  11. [huawei]

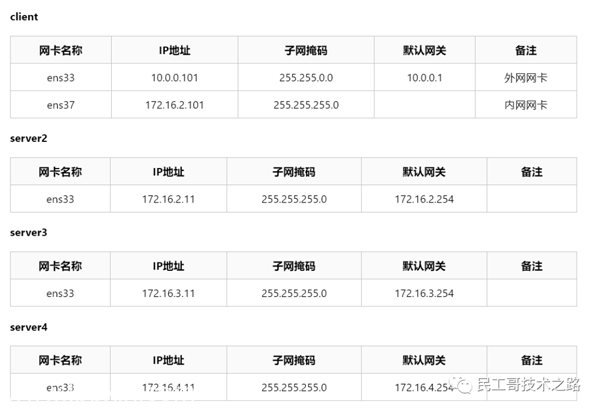

修改虚机的IP地址

Linux系统多网卡环境下的路由配置

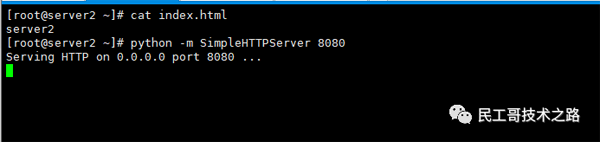

在server上搭建HTTP服务

以server2为例:

使用Python创建一个简单的HTTP服务

  1. cd ~
  2. echo "server2" > index.html
  3. python -m SimpleHTTPServer 8080

Linux系统多网卡环境下的路由配置

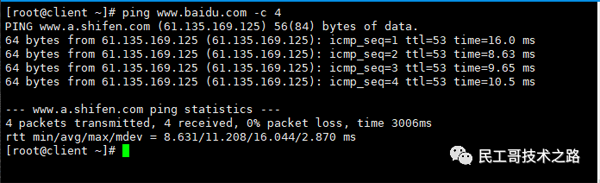

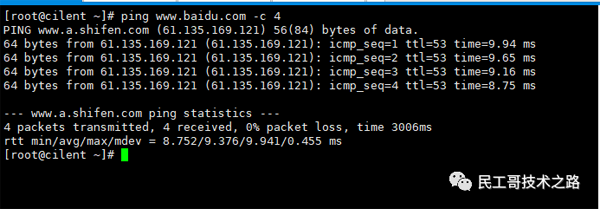

对照试验,在client上访问外网

  1. ping www.baidu.com -c 4

Linux系统多网卡环境下的路由配置

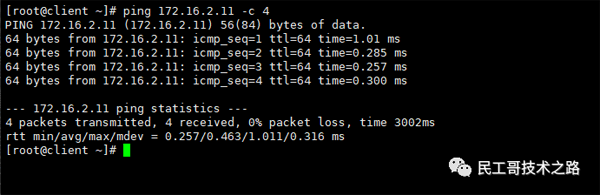

在client上访问server2

  1. ping 172.16.2.11 -c 4

Linux系统多网卡环境下的路由配置

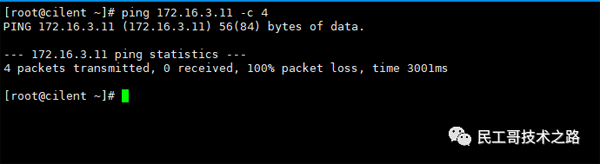

在client上访问server3

  1. ping 172.16.3.11 -c 4

Linux系统多网卡环境下的路由配置

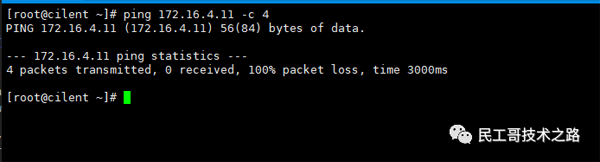

在client上访问server4

  1. ping 172.16.4.11 -c 4

Linux系统多网卡环境下的路由配置

在对照试验中可以看到,在client将默认网关配置在外网网卡的情况下,双网卡的client可以正常访问外网和内网的172.16.2.0/24部分,而172.16.3.0/24和172.16.4.0/24是不能访问到的。

为什么client能访问172.16.2.0/24网络,而不能访问172.16.0.0/16的其余网络呢?

因为client位于172.16.2.0/24网络内,在网络内进行通信,数据包不用发送至其他网络,当然默认网关也就不起作用了。

而当client与172.16.0.0/16的其余网络通信时,client的路由表没有记载发往目的地址的路径,所以client只能傻傻的把数据包发送给默认网关,从此数据包和真正的目的地址就“南辕北辙”了。当然ping的结果就是网络不可达。

路由配置

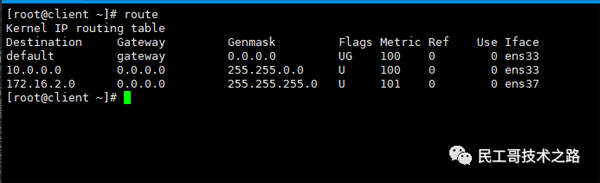

在client上查看路由表

Linux系统多网卡环境下的路由配置

在client上添加路由

  1. route add -net 172.16.0.0/16 gw 172.16.2.254

永久配置,则在/etc/rc.local里添加路由信息

  1. route add -net 172.16.0.0/16 gw 172.16.2.254

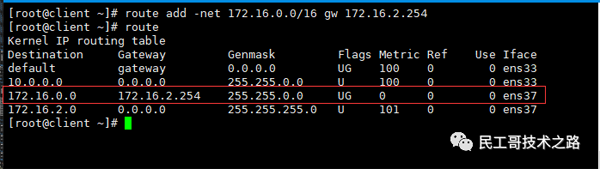

查看路由表

Linux系统多网卡环境下的路由配置

实验结果

检测连通性

  1. ping www.baidu.com -c 4

Linux系统多网卡环境下的路由配置

  1. ping 172.16.2.11 -c 4

Linux系统多网卡环境下的路由配置

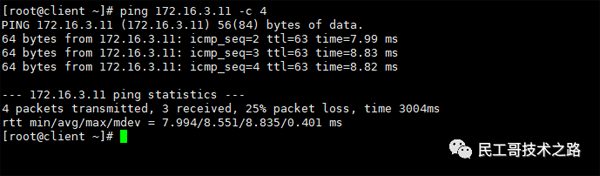

  1. ping 172.16.3.11 -c 4

Linux系统多网卡环境下的路由配置

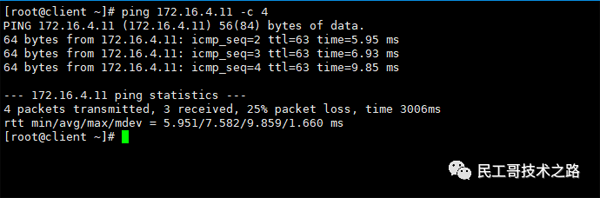

  1. ping 172.16.4.11 -c 4

Linux系统多网卡环境下的路由配置

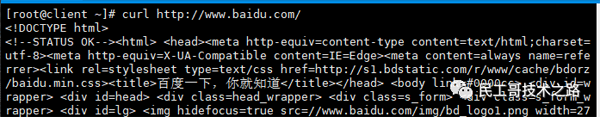

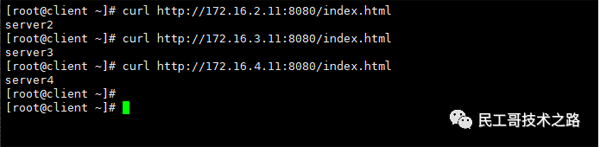

访问内外网资源

  1. curl http://www.baidu.com/

Linux系统多网卡环境下的路由配置

  1. curl http://172.16.2.11:8080/index.html
  2. curl http://172.16.3.11:8080/index.html
  3. curl http://172.16.4.11:8080/index.html

Linux系统多网卡环境下的路由配置

解决的办法很简单,就是1条命令而已。但是蕴藏在这条命令背后的原理、概念、理论,则需要我们进行深究!
